國內現行法蘭標準概述及種類

【概要描述】法蘭國內現行的標準有國家標準 化工標準 機械標準 石化標準 船用標準 壓力容器標準

法蘭國內現行的標準有國家標準 化工標準 機械標準 石化標準 船用標準 壓力容器標準

一、國家標準（GB）

2010年的舊國標GB/T 9112-2010到GB/T 9124-2010已經廢止，現行的為2019年的新國標，主要分為兩個體系，分別是PN系列（歐洲體系）和Class系列（美洲體系），具體如下：

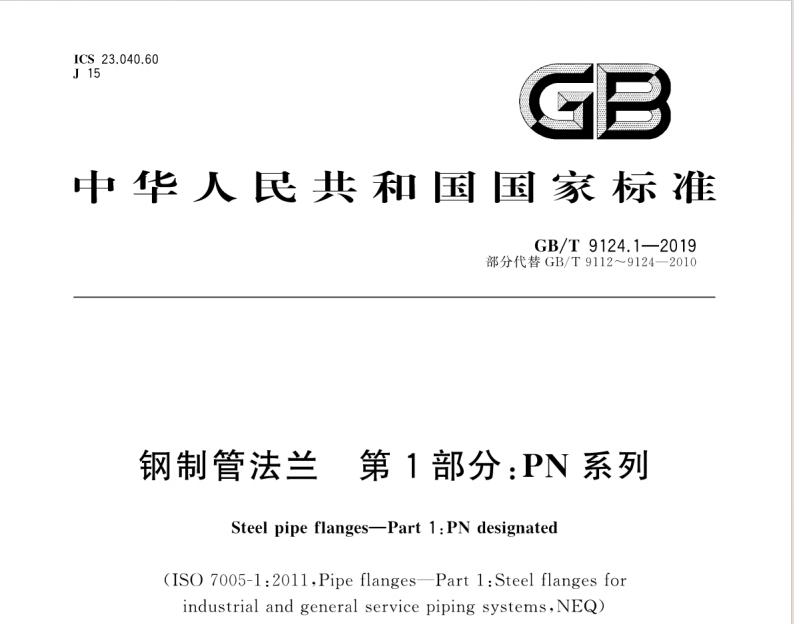

GB/T 9124.1-2019 《鋼制管法蘭第1部分:PN系列》

GB/T 9124.2-2019 《鋼制管法蘭第1部分:Class系列》

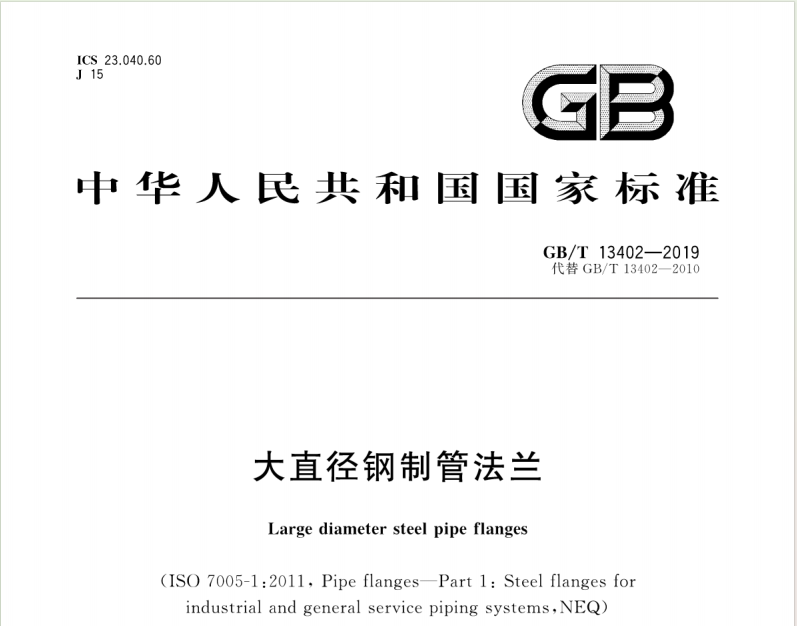

GB/T 13402-2019 《大直徑鋼制管法蘭》

PN系列公稱壓力等級采用PN表示，包括以下12個等級：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400。

Class系列公稱壓力等級采用Class表示，包括以下六個等級：Class150、 Class300、Class600、Class900、Class1500、Class2500。

二、化工標準（HG）

化工標準屬于行業標準，主要用于化工行業，在國內法蘭標準中，化工行業標準的法蘭體系屬于非常全面的。

它涵蓋了歐洲及美洲兩大體系，且按歐洲體系和美洲體系分別編制，在自身標準體系中可以做到法蘭選型的閉環選型設計，無需再參照其他標準。

具體標準如下：

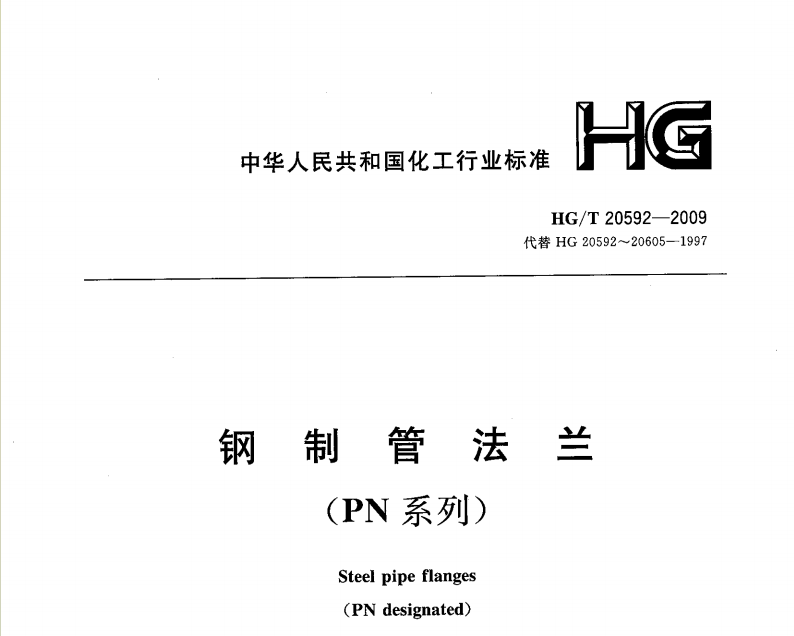

HG/T 20592-2009《鋼制管法蘭PN系列》

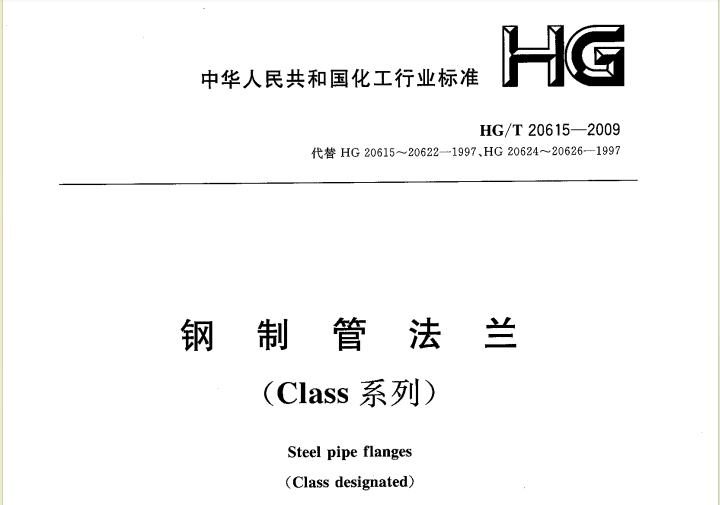

HG/T 20615-2009《鋼制管法蘭Class系列》

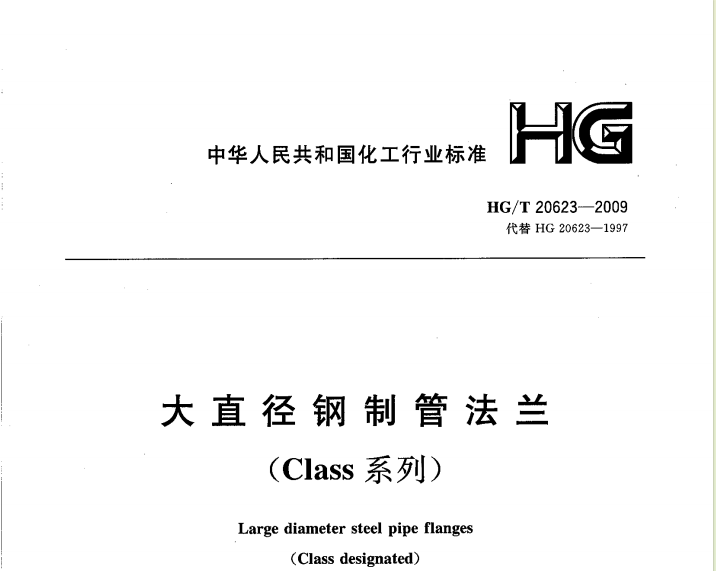

HG/T 20623-2009《大直徑鋼制管法蘭Class系列》

（國內法蘭標準中，只有國標和化工標準做到按照歐洲和美洲體系分別編制）

三、機械標準（JB）

機械標準同樣屬于行業標準，在原冶金、電力等行業有廣泛應用，但其只有歐洲PN體系，與國家標準、化工行業標準相比，其全面性、系統性和可操作性的缺陷明顯。

具體標準如下：

JB/T 74-2015《鋼制管法蘭技術條件》

JB/T 75-2015《鋼制管法蘭類型與參數》

JB/T 79-2015《整體鋼制管法蘭》

JB/T 81-2015《板式平焊鋼制法蘭》

JB/T 82-2015《對焊鋼制管法蘭》

JB/T 83-2015《平焊環板式松套鋼制管法蘭》

JB/T 84-2015《對焊環板式松套鋼制管法蘭》

JB/T 85-2015《翻邊板式松套鋼制管法蘭》

JB/T 86-2015《鋼制管法蘭蓋》

四、石化標準（SH）

石化標準同樣也屬于行業標準，該標準只有美洲Class體系，目前僅在原煉油系統中使用，適用范圍有限。
